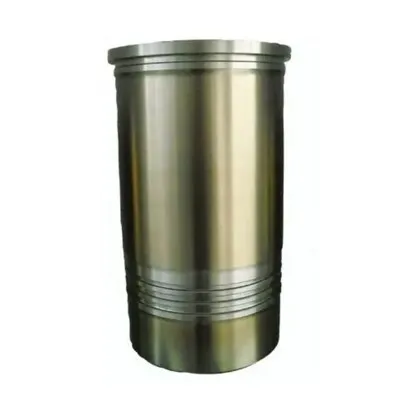

Cilindervoeringen
Een cilindervoering, vaak cilinderbus of motorvoering genoemd, is een cruciaal onderdeel van verbrandingsmotoren. Het dient als een beschermend en functioneel element in het cilinderblok van de motor en biedt een glad en duurzaam oppervlak voor de beweging van de zuiger en biedt tegelijkertijd thermische en structurele voordelen. Het speelt een cruciale rol bij het handhaven van de motorprestaties, de levensduur en de efficiëntie, waardoor het een integraal onderdeel is van verschillende auto-, industriële en scheepsmotoren.
Voordelen van cilindervoeringen
Slijtvastheid
Cilindervoeringen zijn gemaakt van materialen zoals gietijzer, staal of zelfs geavanceerde composietmaterialen, die zeer slijtvast zijn.
Warmteafvoer
Cilindervoeringen helpen de warmte af te voeren die wordt gegenereerd tijdens het verbrandingsproces.
Boring restauratie
Na verloop van tijd kan de cilinderboring slijten en onvolkomenheden ontwikkelen.
Verminderde wrijving
Het gladde oppervlak van cilindervoeringen vermindert de wrijving tussen de zuigerveren en de cilinderwanden.
Verbeterde smering
Cilindervoeringen kunnen worden ontworpen met specifieke oppervlakteafwerkingen en behandelingen om de smering te verbeteren.
Compatibiliteit met verschillende zuigermaterialen
Met cilindervoeringen kunnen motorontwerpers verschillende materialen gebruiken voor zuigers en cilinderblokken.
Onze fabriek
BIGUO (KS) Auto Parts Industries werd opgericht in 1990. Het is een betrouwbare, sterke fabrikant geworden op de internationale markt op het gebied van zuigerpen en cilindervoering en -huls onder de merknaam "BIGUO". BIGUO Auto Parts Industries is verspreid over 15,000 SQ. ft. land, goed uitgerust met gieterij- en machinale machines en uitrusting.
Ons product
We zijn bezig met de productie van ZUIGERPEN en cilindervoeringen en -mouwen voor alle soorten motoren die toepasbaar zijn in auto's, tractoren, compressoren, buitenboordmotoren, generatoren, vorkheftrucks, grondverzetmachines en dieselmotoren.
Kwaliteitscontrole
Wij bij Biguo Auto Parts Industries streven ernaar producten van goede kwaliteit te leveren tegen concurrerende prijzen in de geïdentificeerde wereldmarkten en klanttevredenheid te bieden door consequent te voldoen aan gespecificeerde vereisten, voortdurende procesverbetering, betrokkenheid van personeel op alle niveaus en upgrade van technologie.
Productie markt
Sinds de afgelopen 25 jaar produceert en exporteert BIGUO Auto Parts Ind. zuigerpennen en cilindervoeringen en -hulzen van alle soorten motoren en voertuigen en wordt ze geaccepteerd in zowel de binnenlandse als de Europese, Amerikaanse, Aziatische, Midden-Oosten en Afrikaanse markt vanwege het bereiken van internationale standaardkwaliteit en implementatie van professioneel marketing- en managementsysteem.
Soorten cilindervoeringen
Cilindervoeringen zijn er in verschillende soorten, waaronder gietijzer, staal en aluminium. Gietijzeren voeringen zijn gebruikelijk vanwege hun duurzaamheid, terwijl stalen en aluminium voeringen lichtgewicht alternatieven bieden voor specifieke toepassingen.
Droge voeringen
Droge voeringen zijn zo ontworpen dat ze niet in contact komen met vloeibaar koelmiddel. Dit zijn in wezen ongecompliceerde, holle cilindrische buizen die precies in een cilinderblok passen. Bij hun constructie wordt de voering in het cilinderblok geïnstalleerd, precies passend in de mal, en veilig vergrendeld aan de bovenzijde van het cilinderblok. Belangrijk is dat er geen direct contact bestaat tussen de voering en de watermantels die koelvloeistoffen bevatten.
De voering absorbeert, samen met het motorblok, de druk die wordt gegenereerd door de verbranding van de lading vanwege de minimale speling tussen de voering en het cilinderblok. Bijgevolg hebben droge voeringen relatief dunne wanden, doorgaans variërend van 1,5 mm tot 3 mm. De warmteoverdracht vindt in eerste instantie plaats van de voering naar het motorblok en vervolgens naar de koelmantels, wat resulteert in langere koeltijden van de motor. Voor het vervangen van droge voeringen zijn speciaal gereedschap nodig, en ze zijn bestand tegen corrosie omdat ze geïsoleerd blijven van de watermantels.
Natte voeringen
Natte liners komen daarentegen in direct contact met koelwater of koelvloeistoffen. De constructie van natte liners verschilt enigszins van die van droge liners. In het cilinderblok zijn natte voeringen aangebracht die aan beide uiteinden veilig zijn vergrendeld om lekkage van koelwater of koelvloeistof te voorkomen. Deze voeringen hebben doorgaans een grotere dikte, doorgaans variërend van 3 mm tot 6 mm, vergeleken met droge voeringen, omdat ze de ondersteunende structuur missen die door een cilinderblok wordt geboden.
De natte voering is bestand tegen de krachten die worden gegenereerd tijdens de verbranding van de lading. Warmteoverdracht in natte voeringen vindt rechtstreeks plaats van de voering naar het koelmiddel, wat resulteert in een efficiëntere warmteoverdrachtssnelheid. Hierdoor kan de verbrandingskamer hogere temperaturen bereiken, wat de thermische efficiëntie verbetert. Natte voeringen zijn relatief gemakkelijker te verwijderen, omdat ze niet zo strak aansluiten als droge voeringen.
Gevinde voeringen
Gevinde voeringen vinden toepassing in luchtgekoelde motoren. Deze voeringen zijn voorzien van zichtbare vinnen die in direct contact staan met de open lucht. Wanneer lucht door de vinnen stroomt, wordt de warmteoverdracht aanzienlijk verhoogd, waardoor de motor effectief wordt gekoeld. In sommige gevallen kunnen vingekoelde motoren ook een natte voering bevatten om de warmteoverdrachtssnelheden verder te verbeteren. Gevinde voeringen worden vaak gebruikt in motoren die in open lucht werken en profiteren van natuurlijke luchtkoelingsmechanismen.
Het belang van het kiezen van het juiste materiaal voor cilindervoeringen
Hoewel er verschillende materialen zijn om uit te kiezen, blijft gietijzer een populaire keuze voor motorfabrikanten. In deze blog zullen we onderzoeken waarom gietijzer de voorkeur heeft in cilindervoeringen en wat de voordelen zijn boven andere materialen.
Sterkte en duurzaamheid
Gietijzer is een materiaal dat al eeuwenlang wordt gebruikt bij de productie van motoren. Het hoge koolstofgehalte geeft het de sterkte en duurzaamheid die nodig zijn voor gebruik in zwaar functionerende omgevingen zoals de verbrandingskamer van motoren.
Bestand tegen slijtage en corrosie
Gietijzer is ook zeer goed bestand tegen corrosie, waardoor het ideaal is voor gebruik in cilindervoeringen. Daarnaast is het ook bestand tegen slijtage. Terwijl de zuiger in de cilinder op en neer beweegt, ontstaat er wrijving tussen de zuigerveren en de cilinderwand. Deze wrijving kan ervoor zorgen dat de cilinderwand na verloop van tijd verslijt, wat leidt tot verminderde motorprestaties en zelfs motorstoringen. Gietijzer is zeer goed bestand tegen slijtage, waardoor het risico op schade wordt verminderd en de levensduur van de motor wordt verlengd.
Hoge hittebestendigheid
Een van de belangrijkste voordelen van het gebruik van gietijzer in cilindervoeringen is het vermogen om hoge temperaturen te weerstaan. Terwijl de motor draait, kan de temperatuur in de cilinder enkele honderden graden Celsius bereiken. Gietijzer is bestand tegen deze hoge temperaturen zonder te vervormen of te smelten, waardoor de cilindervoering intact blijft en goed functioneert. Dit maakt het een ideaal materiaal voor gebruik in krachtige motoren, die meer warmte genereren en een robuustere cilindervoering vereisen.
Uitstekend trillingsabsorptievermogen
Gietijzer is ook een uitstekend materiaal om trillingen te absorberen. De motor produceert tijdens bedrijf veel trillingen en deze trillingen kunnen schade aan het motorblok en andere componenten veroorzaken. Het gebruik van gietijzer in de cilindervoering helpt deze trillingen te absorberen, waardoor de kans op schade wordt verminderd en de levensduur van de motor wordt verlengd. Dit is vooral belangrijk bij zware toepassingen zoals vrachtwagens en bouwmachines, waar de motor onderhevig is aan constante trillingen.
Behoudt de dikte van de oliefilm
Gietijzer is ook een uitstekend materiaal om de oliefilmdikte te behouden. De oliefilm is cruciaal voor de motorprestaties, omdat deze de wrijving tussen bewegende delen vermindert, waardoor slijtage wordt verminderd. Gietijzer heeft een licht ruw oppervlak dat ideaal is voor het behoud van de oliefilmdikte, waardoor de motor gesmeerd blijft en goed functioneert.
Kosteneffectief en gemakkelijk toegankelijk
Het is een kosteneffectief materiaal en kan relatief gemakkelijk in grote hoeveelheden worden geproduceerd.
Wat is het doel van het gebruik van cilindervoeringen?
Cilindervoeringen, ook wel cilinderhulzen genoemd, dienen verschillende belangrijke doelen in verbrandingsmotoren:
Slijtvastheid
Cilindervoeringen bieden een hard, duurzaam oppervlak dat bestand is tegen de slijtage als gevolg van de zuigerveren en het verbrandingsproces, waardoor de levensduur van de motor wordt verlengd.
Warmteafvoer
Voeringen helpen de warmte af te voeren die wordt gegenereerd tijdens de verbranding, wat helpt bij het algehele thermische beheer van de motor.
Verbeterde afdichting
Ze zorgen voor een betere afdichting tussen de zuiger en de cilinderwand, wat cruciaal is voor het behouden van de compressie en het verbeteren van de motorefficiëntie.
Repareerbaarheid
Als de cilinderwanden beschadigd of versleten raken, kan het vervangen van de voeringen een kosteneffectievere oplossing zijn dan het vervangen van het gehele motorblok.
Materiaalflexibiliteit
Voeringen kunnen worden gemaakt van verschillende materialen (zoals gietijzer of aluminium) die kunnen worden geoptimaliseerd voor prestatiekenmerken, zoals gewicht en thermische geleidbaarheid.
Tuning en modificaties
Cilindervoeringen kunnen aanpassingen aan de cilinderinhoud en prestaties van de motor mogelijk maken door de grootte of vorm van de cilinders te veranderen zonder dat een volledig herontwerp van het motorblok nodig is.
Cilindervoeringen spelen een cruciale rol in de prestaties, duurzaamheid en onderhoudsgemak van motoren.
Tips voor het installeren van cilindervoeringen
Voor de twee categorieën cilindervoeringen is de procedure vrijwel hetzelfde. Het verschil zit hem in het hoonproces, dat alleen op de droge liners hoeft te worden uitgevoerd.
Eerst ondergaat het een bewerkingsproces om het blokmateriaal te verdunnen en de voering te ontvangen. Zodra dat is gebeurd, is het tijd voor de installatie.
Net als bij een klep moet de voering loodrecht op de basis van het blok staan. De aanbevolen hoek is 90 graden, waardoor de perfecte uitlijning ontstaat. En als het tijd is om te solliciteren, geen voorhameren. Dit is een veel voorkomende fout die in veel montagewerkplaatsen wordt gemaakt, waardoor het onderdeel kan barsten en beschadigen.
Zoals u weet is de pers bij het monteren de ideale uitrusting. De continue en constante druk zorgt er dus voor dat de pasvorm perfect is en zonder schade aan zowel de voering als het blok.
Nadat het blok door de pers is gegaan, gaat het terug naar de bewerking. Bij dit proces wordt de schaafmachine langs de onderkant van het blok gevoerd om de voering volledig vlak en naar de voorkant van het motorblok te maken.
Onderhoud van cilindervoeringen
Net als elk ander motoronderdeel hebben cilindervoeringen regelmatig onderhoud nodig om ervoor te zorgen dat ze optimaal presteren. Hier zijn enkele belangrijke dingen waarmee u rekening moet houden bij het onderhoud ervan.
Inspectie- en vervangingsintervallen
Cilindervoeringen moeten regelmatig worden geïnspecteerd op tekenen van slijtage, zoals krassen, scheuren of putjes. De meeste fabrikanten adviseren om de voeringen elke 100,000 tot 200,000 mijl te vervangen, afhankelijk van het gebruik van de motor.
Aanbevolen reinigings- en onderhoudsprocedures
Het is essentieel om de door de fabrikant aanbevolen reinigings- en onderhoudsprocedures te volgen om ze in topconditie te houden. Het kan gaan om het reinigen van de voeringen met een speciaal oplosmiddel of het gebruik van een hoongereedschap om eventuele krassen of onvolkomenheden te verwijderen.
Veelvoorkomende problemen en hoe u ze kunt voorkomen
En enkele veelvoorkomende problemen die van invloed kunnen zijn op cilindervoeringen zijn corrosie, oververhitting en scheuren. En om deze problemen te voorkomen, is het essentieel om het juiste koelvloeistofpeil te handhaven, de motortemperatuur te controleren en de aanbevolen onderhoudsprocedures te volgen.
Hoe tekenen van slijtage te identificeren
Enkele veel voorkomende tekenen dat een droge cilindervoering vervangen moet worden, zijn onder meer verminderde motorprestaties, verhoogd olieverbruik en abnormale uitlaatemissies. Als u een van deze symptomen opmerkt, is het essentieel dat u uw motor laat inspecteren door een gekwalificeerde monteur.
Productieproces van cilindervoeringen
Smelten en legeren
De metalen worden gedurende een lange tijd in de oven gesmolten totdat deze de optimale smelttemperatuur tussen 1400 en 2000 graden Celsius bereikt.
Testen van metaalkwaliteit
Na voltooiing van stap 1 wordt getest of het eindproduct de gewenste materiaalsamenstelling bereikt. Hiervoor wordt een metaalanalysator gebruikt.
Het verwijderen van slakken en het controleren van de onzuiverheidsniveaus
Vervolgens worden de onzuiverheden tot het juiste niveau teruggebracht, terwijl slakmaterialen zoals fosfor en zwavel worden verwijderd.
Het toevoegen van legeringselementen
Na het verwijderen van onzuiverheden en slakken worden vervolgens legeringsmaterialen toegevoegd zoals nikkel, chroom, koper, molybdeen en andere. Deze worden toegevoegd volgens de gewenste hoeveelheid door klant- of mechanische eigenschappenvereisten.
Centrifugaal gieten
Het gesmolten metaal wordt nu in gietpannen gedaan en vervolgens in de roterende matrijsmachines gegoten. Hier vindt centrifugaalgieten plaats.
Centrifugaalgieten is de beste manier om dunwandige cilinders te vervaardigen. Dit komt omdat centrifugaal gieten sterke producten oplevert met een hoge zuiverheid en een uniforme korrelstructuur. Dit geeft gelijke mechanische eigenschappen in alle richtingen.
Centrifugaalgieten wordt gebruikt om andere producten te produceren, zoals treinwagonwielen of machinefittingen. Deze schijf- en cilindervormige voorwerpen profiteren van centrifugaal gieten, omdat korreluniformiteit en balans belangrijk zijn voor de bruikbaarheid en duurzaamheid van het product.
Koeling
Na het gieten laat men het ijzer afkoelen en stollen. Hoewel dit mei er eenvoudig genoeg uitziet, zijn fabrikanten van cruciaal belang bij het beheersen van de koelcurve om de kwaliteit te garanderen. Het goede stollings- en koelproces kan hoge kwaliteit onderscheiden van gegoten materiaal van lage kwaliteit.
Het koelen gebeurt op twee manieren, waarbij beide gecontroleerd en gelijkmatig worden uitgevoerd: Snelle koeling zorgt voor een fijnere korrelconstructie, terwijl langzame koeling een grovere korrelstructuur oplevert.
Bij het gietproces is het belangrijk dat fabrikanten andere problemen in de gaten houden, zoals vervuiling, gasporositeit (vorming van bellen in het ijzer) en vloeibaarheidsproblemen van het metaal.
Testen en inspectie
De bewerking van radius, buitendiameter en groeven gebeurt vervolgens met cnc-bewerking. Elk stuk wordt vervolgens grondig geïnspecteerd op gebreken zoals scheuren. Om een nauwkeurige en voldoende materiaaldikte te behouden, kon het stuk verder worden bewerkt om nauwkeurige metingen te verkrijgen.
